199-3647-2653设备产能状态采集器
产品使用手册
（产品型号：SF-CSDAQ-1）
产品特点

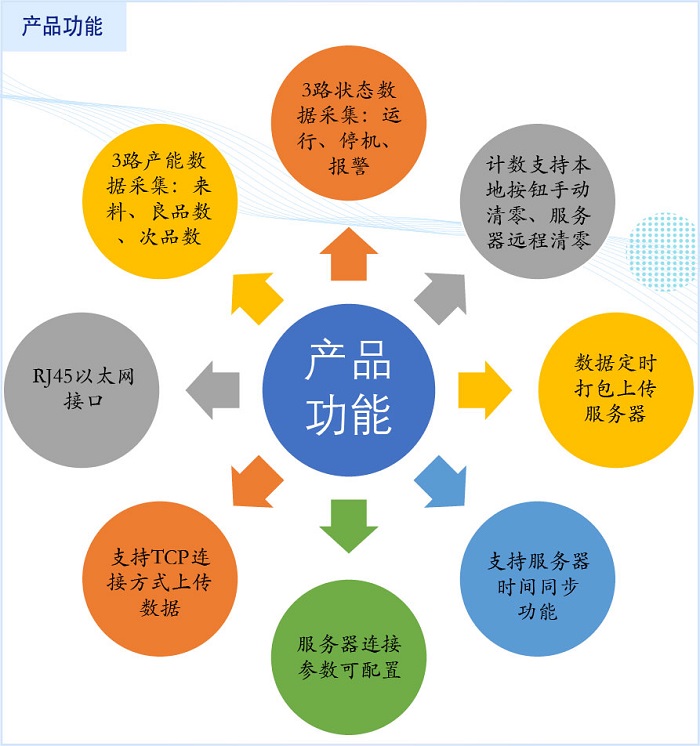

产品功能
模块供电
模块使用DC9-36V宽电压供电，电源+和-分别连接power端子的+和-即可实现模块供电。
网络连接
模块自带一个ethernet接口，可以通过有线网络连接到交换机或者路由器实现组网或者上网。模块默认ip地址为：192.168.0.7，模块自带浏览器配置功能，通过浏览器输入模块ip地址即可实现参数的配置。默认数据上传TCP连接目的服务器ip地址为：192.168.0.201，端口号为 8234。
模块配置中可以自定义设置模块的TCP工作方式，建议采用默认设置模块为TCP Client的方式，然后设置服务器IP、端口号，并且可以通过设置注册包数据来进行模块的区分，通过设置心跳包数据来检测TCP连接是否异常。
模块操作按键
模块配备有两个微动按键，分别是M和O：
M | 按下M用于切换各种不同的操作模式。 |
| O | 按下O用于确定模式或者执行对应的功能。 |
计数清零
手动清零 | 按下模块顶部的M建，切换模式，当数码管闪烁显示txxxxx、lxxxx或者cxxxx时，分别表示总数、良品和次品的清零模式，在清零模式下按下O键，会将对应计数数值清零。 |
| 系统清零 | 模块连接到系统后，系统下发对应的清零指令即可对计数值进行清零，具体的指令使用请参照《产能状态采集器与系统数据交互格式》文档中描述所示。 |
显示模式
按下模块顶部的M建，切换模式，当数码管固定显示txxxxx、lxxxx、cxxxx或者A88888时，可以控制切换模块显示屏的显示模式，四种模式分别表示：显示总数、显示良品数、显示次品数、轮询显示，按下模块顶部的O键即可保存设置。
通道连接
产能状态采集器信号输入分PNP信号、NPN信号和无源开关量信号三种类型，根据模块不同的信号类型参照表1-3选择对应的接线方式进行接线。错误连线可能无法识别，甚至烧坏设备，请仔细检查。
表1 PNP信号通道信号连接
良品数 | 次品数 | 总投入数 | 运行信号 | 停机信号 | 报警信号 | ||||||
C1 | C2 | C3 | S1 | S2 | S3 | ||||||
1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 |
PNP | GND | PNP | GND | PNP | GND | PNP | GND | PNP | GND | PNP | GND |
通道信号类型为PNP信号输入，输入24V信号有效，1号端子接信号输入，2号端子悬空不用接或者接传感器信号GND以实现信号共地连接。
表2 NPN信号通道信号连接
良品数 | 次品数 | 总投入数 | 运行信号 | 停机信号 | 报警信号 | ||||||
C1 | C2 | C3 | S1 | S2 | S3 | ||||||
1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 |
NPN | GND | NPN | GND | NPN | GND | NPN | GND | NPN | GND | NPN | GND |
通道信号类型为NPN信号输入，输入0V信号有效，1号端子接信号输入，2号端子悬空不用接或者接传感器信号GND以实现信号共地连接。
表3 无源开关信号通道信号连接
良品数 | 次品数 | 总投入数 | 运行信号 | 停机信号 | 报警信号 | ||||||
C1 | C2 | C3 | S1 | S2 | S3 | ||||||
1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 |
R1 | R2 | R1 | R2 | R1 | R2 | R1 | R2 | R1 | R2 | R1 | R2 |
通道信号类型为无源开关量信号输入，输入通道1和2之间导通有效，1号端子接开关信号输入1，2号端子接开关信号输入2。
指示灯状态
LED1：电源指示灯，通电常亮 ；
LED2：状态指示灯，运行常亮、停机熄灭、报警闪烁。

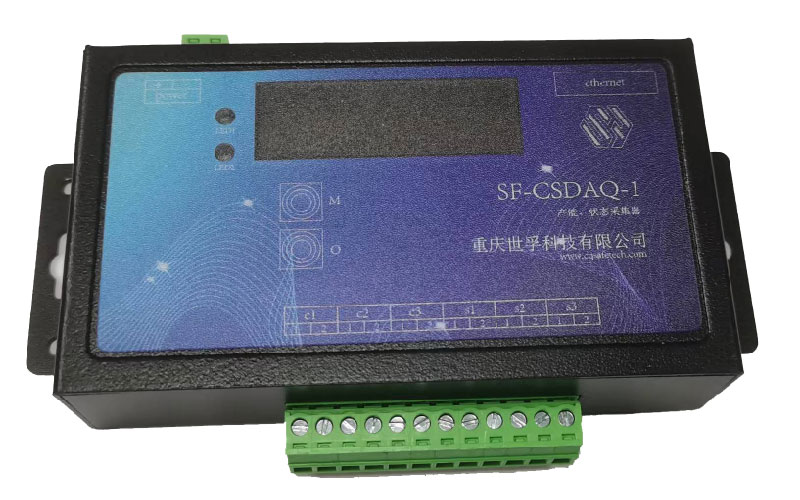

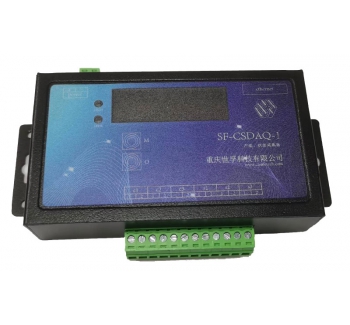

产品图片
