1.客户名称

上海xx电子科技有限公司

2.软件功能

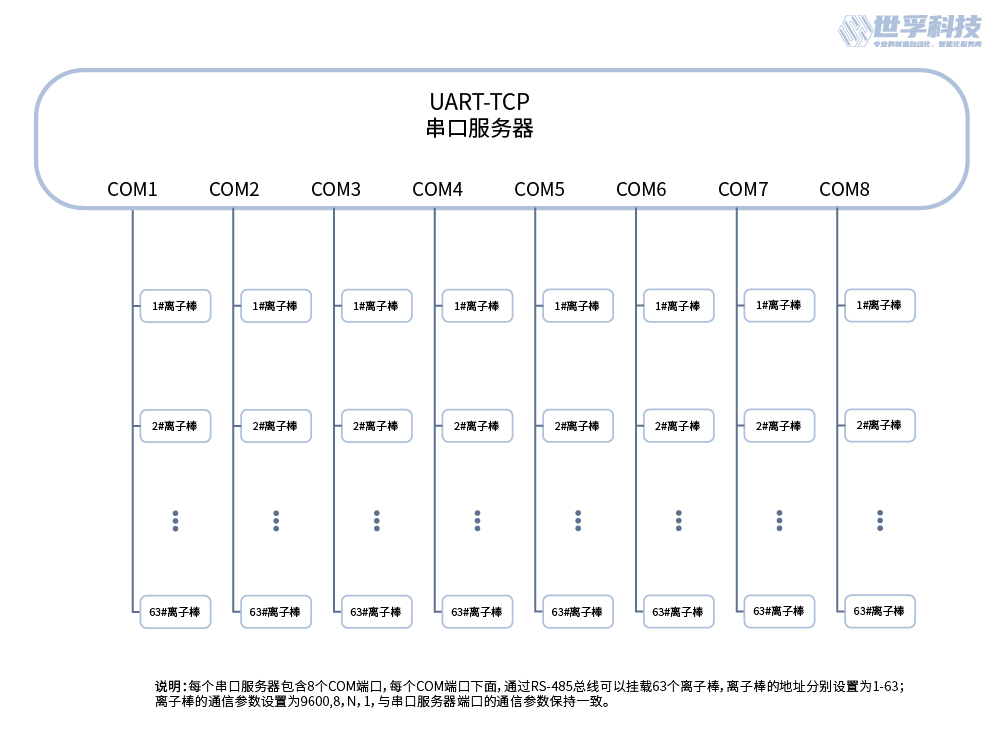

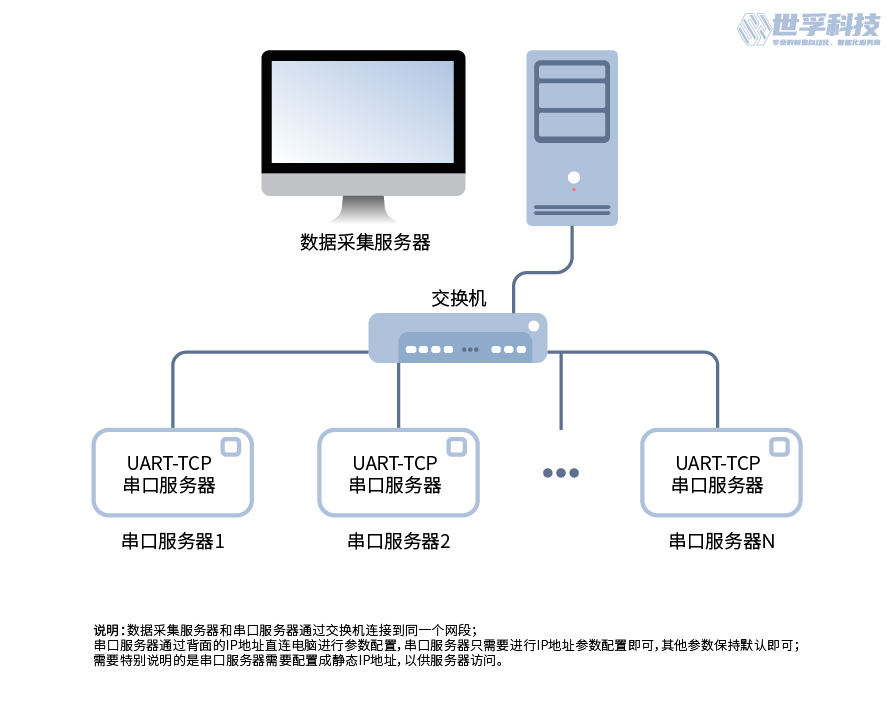

离子棒监控软件用于对离子棒的运行状态进行监视和控制，包含离子棒运行状态数据采集、离子棒运行控制、离子棒运行状态数据记录、状态异常报警记录、报警信息邮件发送等功能。系统支持监控的离子棒和站点动态增减，最多可部署10个站点，每个站点下面最多可部署504根离子棒，站点与监控电脑之间通过以太网连接，离子棒与站点之间通过RS-485总线进行连接和通信。

软件包含离子棒监控主界面、添加站点页面、添加离子棒页面、编辑站点页面、删除离子棒页面、删除站点页面、日志查看页面和报警设置页面。

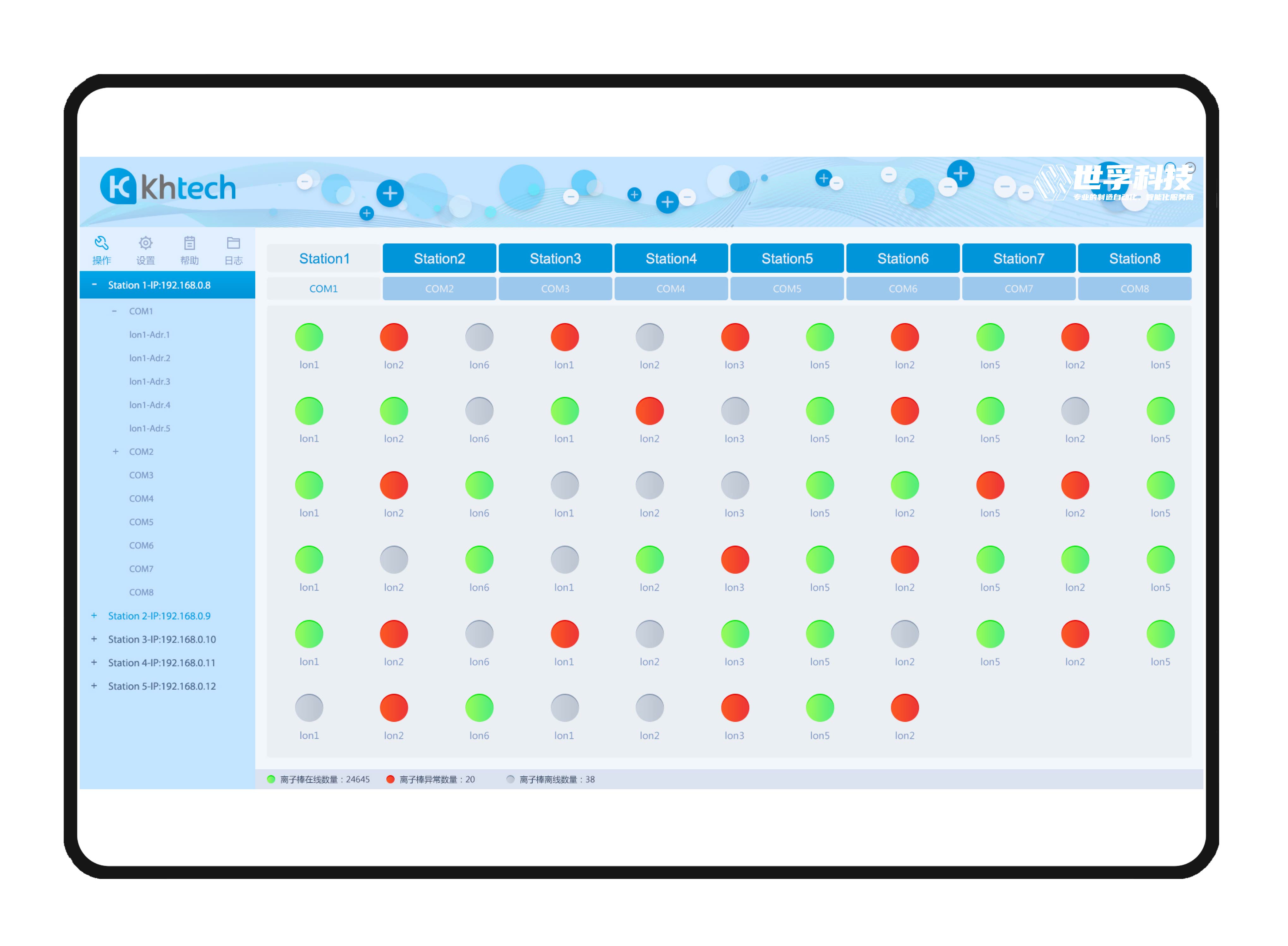

离子棒监控主界面：离子棒监控主页面是功能的核心，界面包括菜单栏、树形列表部分和离子棒状态显示部分。其中菜单栏中可以执行对其他页面的功能调用；树形列表部分会展示所有已经添加的站点和离子棒及其信息；离子棒状态显示部分可以选择已经添加的站点以及站点对应的端口，然后离子棒状态显示区域就会显示选择的端口下面的所有离子棒，所有离子棒的状态会通过状态图标的改变体现。

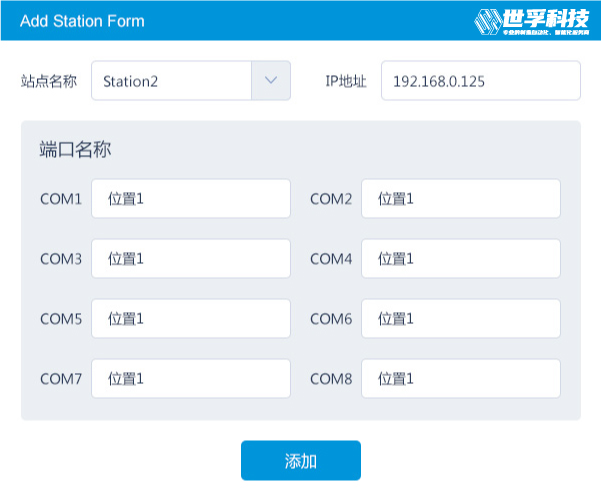

  添加站点页面：在添加站点页面添加用于连接离子棒的新站点，在该页面可以输入站点的名称以及设置站点组网的IP地址，并且可以对站点下面8个COM口进行单独命名，以便对大量的离子棒进行有意义的分区。

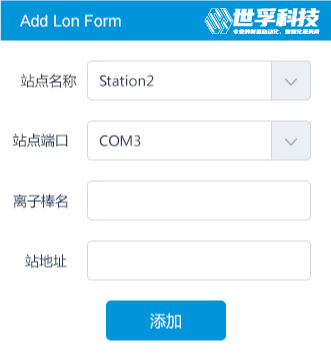

添加离子棒页面：在添加离子棒页面执行增加离子棒的监控，添加离子棒是需要选择离子棒添加到的站点名称以及添加到站点下面哪一个COM口，可以对离子棒的名称自由设置，并设置离子棒的站点地址，同一个COM口下面的离子棒站点地址不能重复。

编辑站点页面：进入编辑站点页面会自动加载已经添加的所有站点名称，选择需要编辑的站点执行对站点信息的编辑，包含站点的组网IP地址以及站点下面的COM口的命名。

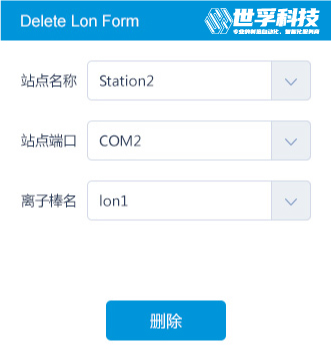

删除离子棒页面：删除离子棒页面执行对单个离子棒的删除，进入页面会自动加载所有的已经添加的站点，选择站点之后会自动加载站点下面所有COM口，选择COM口之后会自动加载下面所有的离子棒，然后选择对应的离子棒即可执行删除操作。

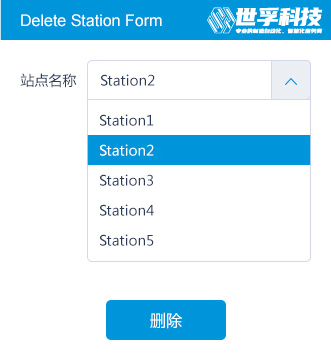

删除站点页面：删除站点页面执行对已经添加的站点进行删除操作，进入页面会自动加载所有已经添加的站点，选择之后即可执行对站点的删除操作，下面的所有离子棒也一并全部删除。

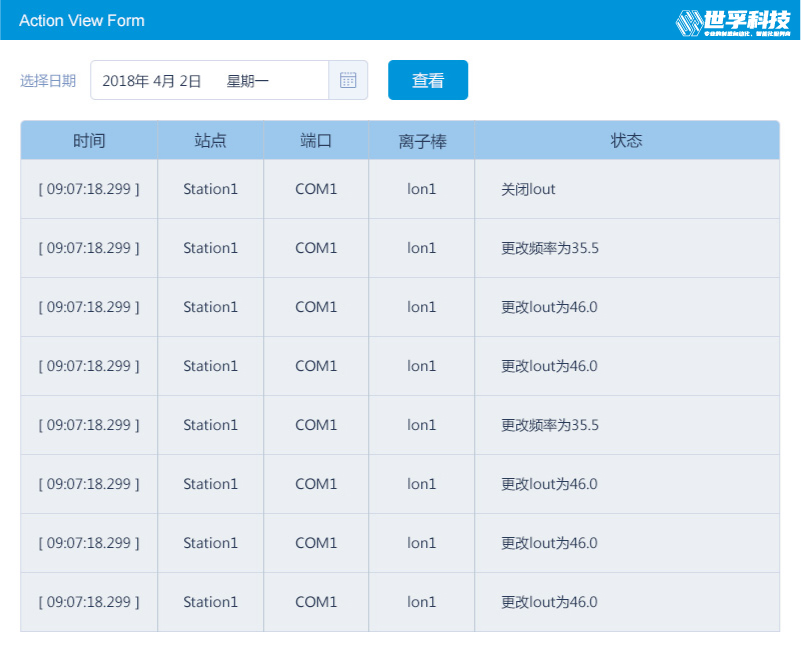

日志查看页面：离子棒监控系统会每天单独建立一个日志记录文件，进入日志查看页面选择需要查看日志的日期，即可查看当天系统记录的所有日志信息。

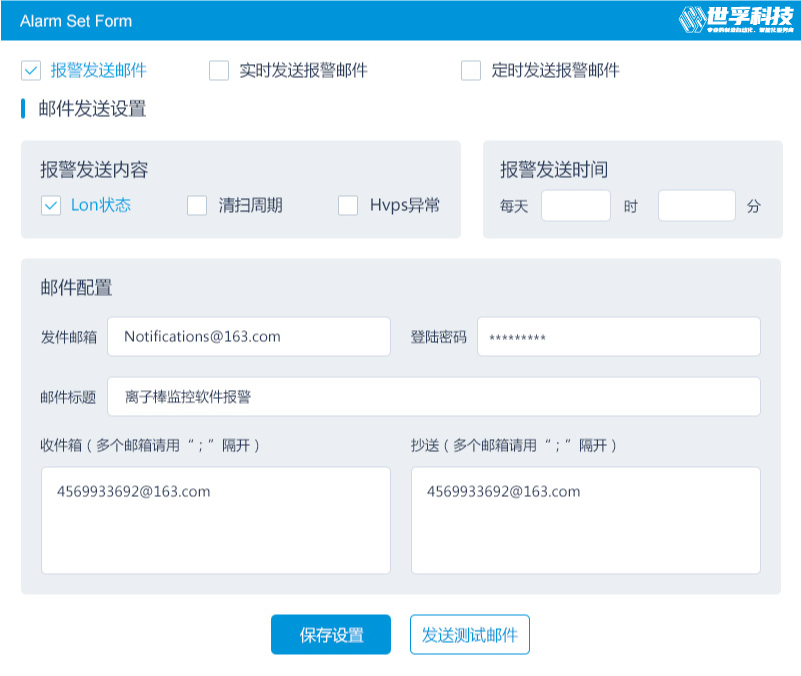

报警设置页面：离子棒监控系统具备离子棒异常信息记录和发送报警邮件功能，在该页面可以设置报警邮件的发送方式、报警信息发送内容、定时发送时间，还可以对发件箱进行配置以及收件方的添加，设置完成之后可以点击测试按钮进行测试，系统会发送测试邮件到指定邮箱，表示报警设置正确可用。

3.监控设备

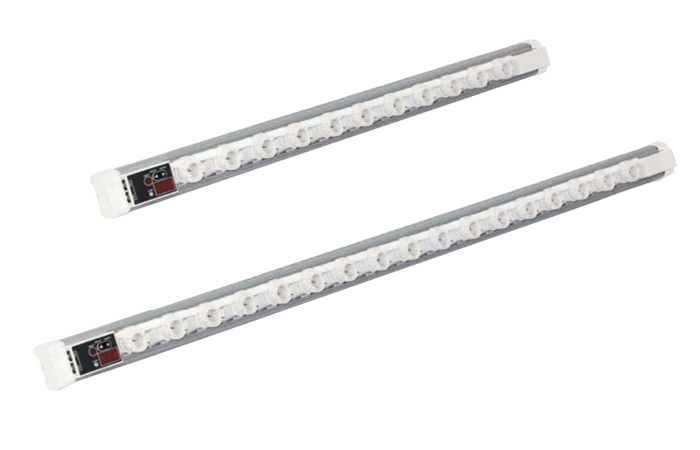

东日技研MB-L、AMB-L、ASG-A、ASG-P系列离子棒。

4.通信协议

非标准的RS-485总线协议。
