1.客户

杭州XX科学仪器有限公司

2.软件功能

车牌烫印系统上位机软件，包含车牌烫印控制系统流程监视、控制、参数设置、用户身份验证、数字小键盘等功能。包含了功能选择主界面、运行操作界面、系统设置界面、用户身份验证与更改界面、数字键盘界面。

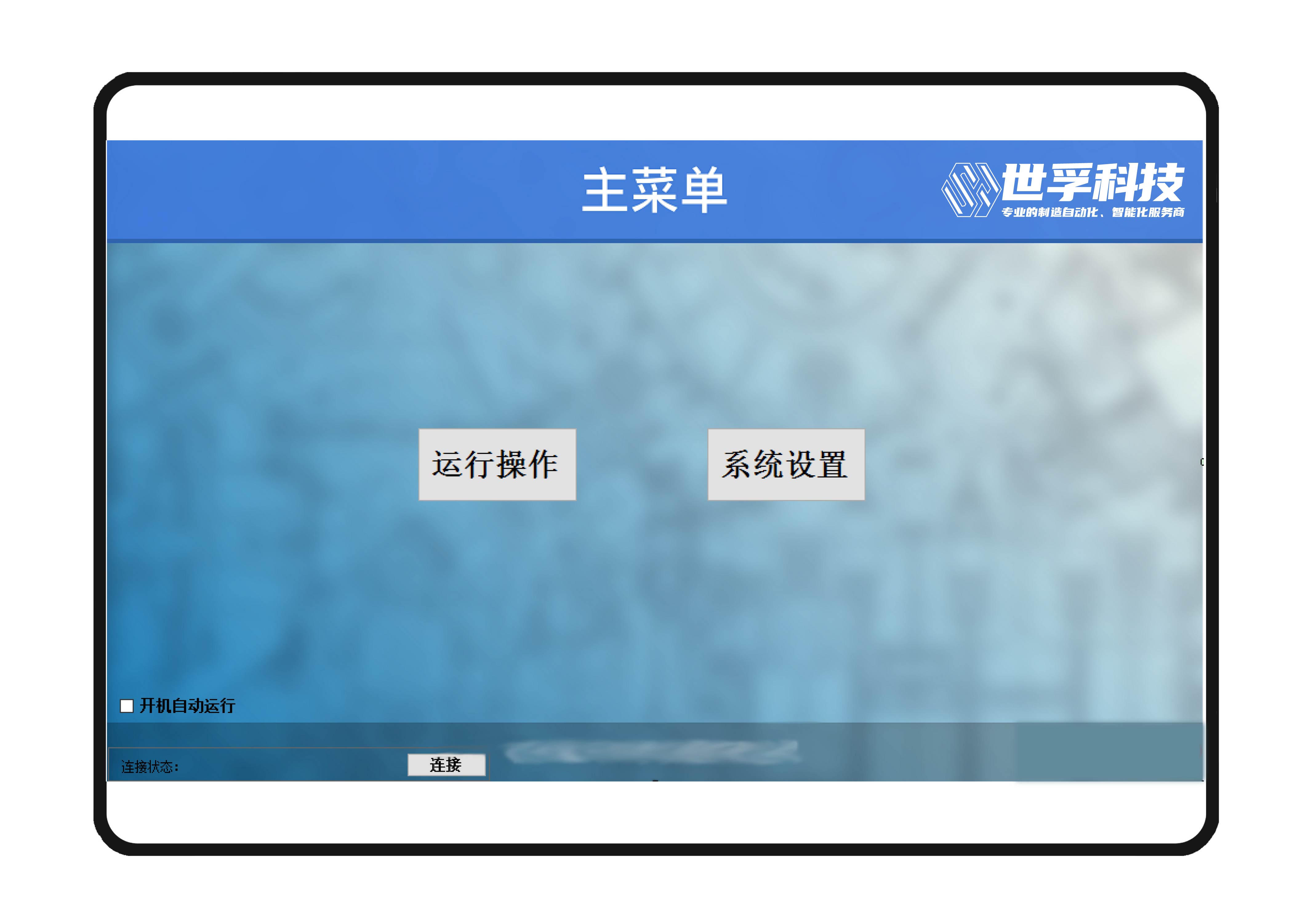

功能选择主界面：软件运行即进入功能选择主界面，从主界面中可以选择跳转到运行操作界面和系统设置界面。主界面可以显示当前上位机软件和下位机设备的通信连接状态，如果出现连接异常则无法跳转到功能界面，并且显示手动连接按钮。在功能选择主界面可以设置、取消软件开启自动运行功能。

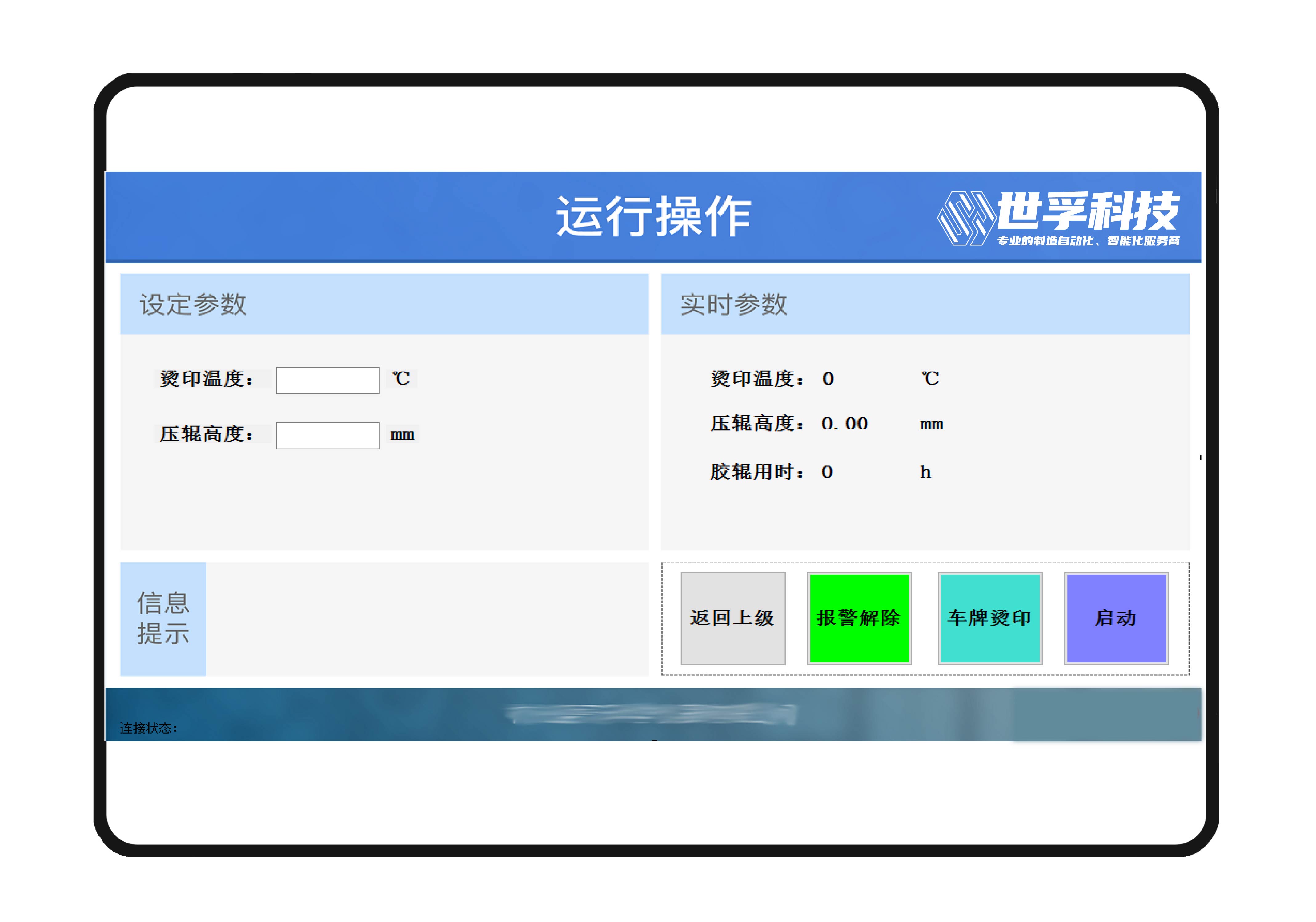

运行操作界面：运行操作界面分为设定参数模块、实时参数模块、信息提示模块、按钮操作模块。设定参数模块中可以设置烫印机的烫印温度、压辊高度，点击输入框能够自动弹出输入小键盘实现数字输入。实时参数模块能够实时显示当前烫印机的烫印温度、压辊高度、胶辊用时三项参数。信息提示界面分为三行，每一行分别显示一类状态，共能够显示超过15种设备运行状态及报警信息。按钮操作模块可以启动/停止设备，操作车牌烫印/暂停，当报警排除后可以解除报警，结束运行后可以返回上级。

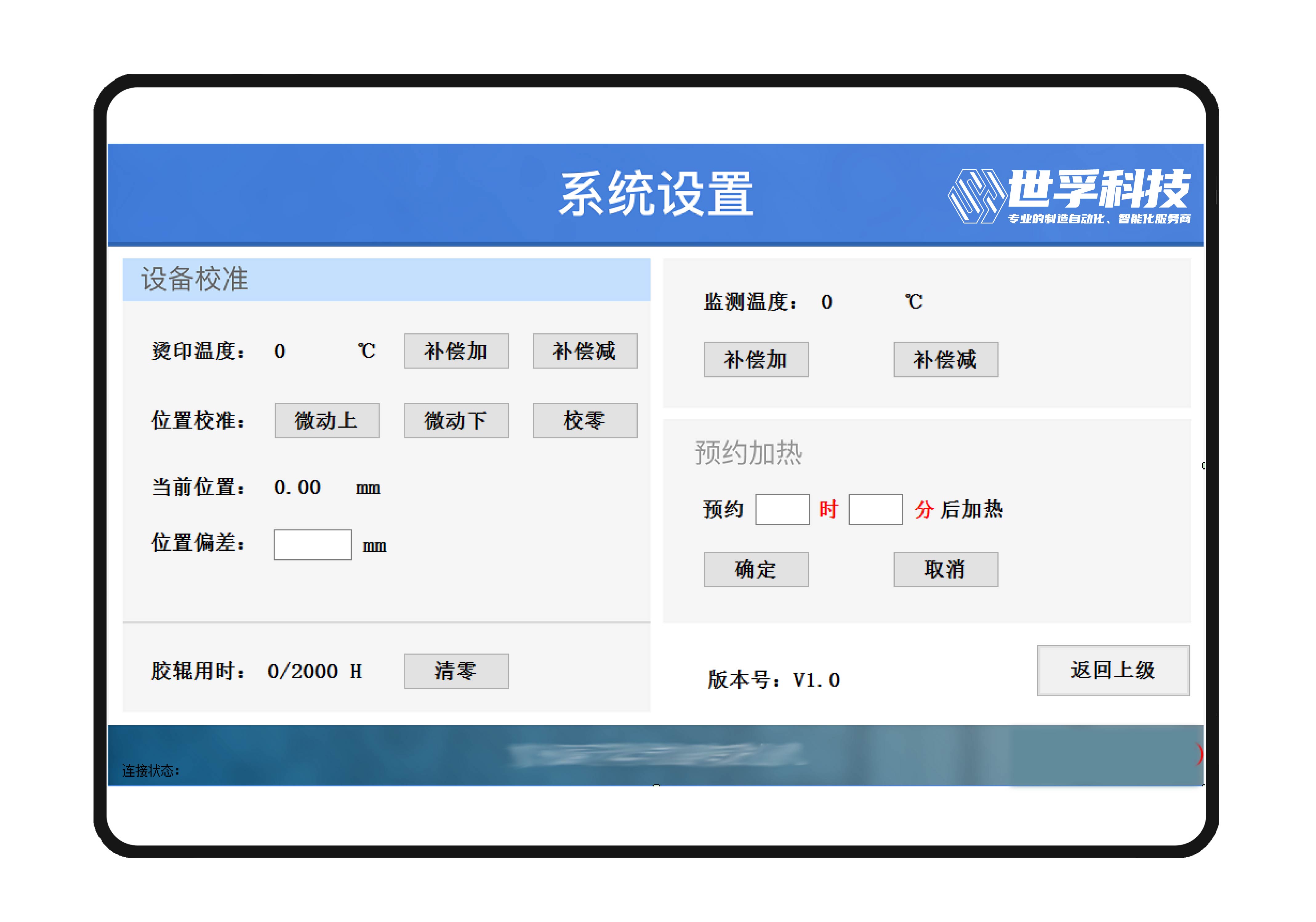

系统设置界面：系统设置界面分为设备校准模块、胶辊用时监测清零模块、温度监测补偿模块、预约加热模块。设备校准模块中可以对烫印温度传感器进行补偿校准，能够对胶辊位置进行校准，能够手动设置胶辊位置偏差。胶辊用时检测清零模块可以检测胶辊的使用寿命，当更换胶辊后可以对胶辊寿命重新清零操作。温度监测补偿模块可以对设备监测温度传感器进行补偿校准。预约加热模块可以预约设备一定时间后启动加热，并且能够取消当前正在执行的预约。另外系统上设置界面显示当前软件版本号，并且在结束参数设置及校准之后能够返回到主界面。

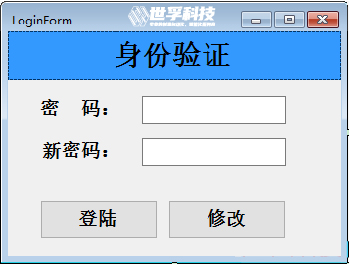

用户身份验证与更改界面：用户身份验证与更改界面用于在胶辊寿命清零操作时验证用户的权限，在系统设置界面点击胶辊寿命清零按钮时弹出此界面，在该界面中身份验证后即可实现胶辊寿命清零功能。同时在该界面中输入旧密码，然后再输入新密码，点击修改按钮即可修改当前用户的密码。

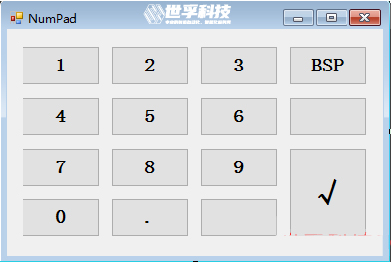

数字键盘界面：数字键盘界面在点击输入框时出现，能够不需要外接键盘实现数字值的软输入。

3.下位机

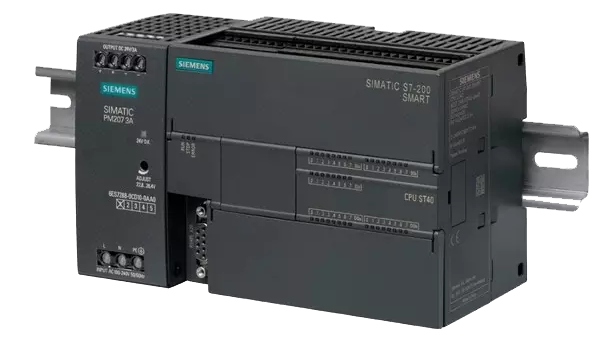

下位机为西门子S7-200 Smart型PLC控制器。

4.包含功能模块

温度控制模块、车牌烫印流程控制模块、身份验证功能。

5.上位机与下位机通信协议

上位机与下位机之间走以太网通信，协议为西门子S7以太网通信协议。

6.运行状态

该软件与下位机车牌烫印控制系统配合使用，自2017年3月试运行以来，运行稳定、可靠，实现了在Windows电脑上操作车牌自动烫印功能，完美地解决了用户需求。
